PEV hoogspanningstrainer
0 Review | Review toevoegen
voor hybride en elektrische voertuigen

Artikelnummer

739947

€ 26.339,00
excl. btw
€ 31.870,19
incl. btw
Aantal:
Bestellen

Op verlanglijst
Bekijk

Heeft u een vraag over dit product?

Stel ons uw vraag

+31104584222
De PEV hoogspanningstrainer is een leermiddel voor hoogspanningstraining voor hybride en elektrische voertuigen. Het apparaat stelt leerlingen in staat om de standaard werkplaatsmetingen uit te voeren voor een hoogspanningssysteem in een realistische situatie.

Het systeem is zo ontworpen dat metingen kunnen worden uitgevoerd aan onderdelen met en zonder spanning. Alle metingen/oefeningen kunnen veilig worden uitgevoerd voor de persoon die ze uitvoert, zelfs zonder speciale veiligheidsuitrusting. Ook het isoleren van HV-componenten onder belasting als leersituatie kan veilig worden uitgevoerd, waarbij het effect van vonkoverslag bij het doorknippen van de hoogspanningskabel zichtbaar is. Na het doorknippen van een hoogspanningskabel moet een nieuwe kabel worden gemaakt en geïnstalleerd.

De volgende inhoud kan worden gedekt:
  • Normen en veiligheidsrichtlijnen, veiligheidsvoorschriften
  • Aanleg van elektrische netwerken
  • Elektrisch systeem met dubbele spanning
  • Verbindingssysteem voor HV-kabel
  • Functionaliteit van de elektrische aandrijvingen
  • Regelgeving voor ongevallenpreventie
  • Originele veiligheidsoverbruggingsstekker en veiligheidslijn
  • Controleer de HV-spanning
  • Bewakingsapparaat voor pilotleiding/vergrendeling
  • Schakelbaar crashsignaal met analyse
  • Controleer de isolatieweerstand
  • Beschermingsmaatregelen in motorvoertuigen
  • Bepaling van "Voertuig intrinsiek veilig in termen van HV"
  • Activeringsproces
  • Isolatie
  • Gevaren veroorzaakt door blootstelling aan elektrische stroom
  • Oplaadsystemen en bedrijfsmodi
  • Criteria voor het gebruik van testapparatuur
  • Hoogspanningsbelasting DC/DC-converter
  • A/C-compressor met hoogspanningsbelasting
Om een gelijk speelveld voor de experimenten te creëren, zijn er al foutschakelaars geïntegreerd. Deze kunnen handmatig op het apparaat worden geactiveerd.

De volgende fouten kunnen bijvoorbeeld optreden:
  • Veiligheidslijn defect
  • Isolatieweerstand te laag (Waarschuwing)
  • Isolatieweerstand veel te laag (Shutdown)
  • Contactweerstand te groot
  • Contactweerstand veel te groot
  • Defecte condensatorontlading

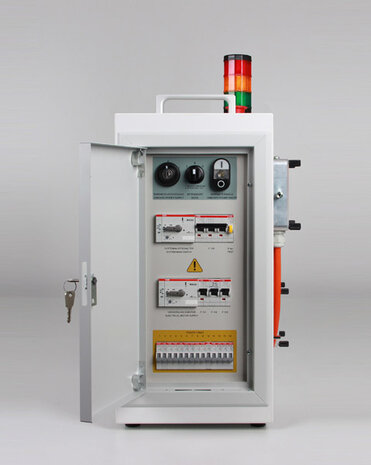

Een goed zichtbaar driekleurig signaallampje geeft de operationele status aan voor de persoon die deze controleert. Het apparaat is beveiligd met een noodstopknop en de toegangsniveaus worden geactiveerd via een sleutelschakelaar. De bedieningselementen en schakelaars zijn zijdelings aangebracht en beveiligd door een afsluitbare deur. De klemmenkasten voor het aansluiten van de 3 driefasige hoogspanningslijnen zijn afgedekt en beveiligd door gecontroleerde en verwijderbare plexiglasramen.

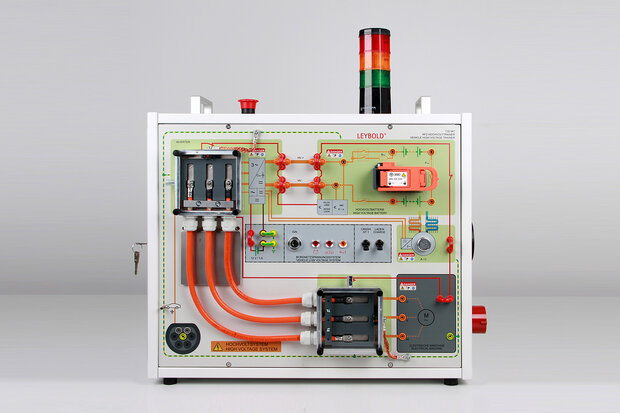

Het trainingspaneel is oversized in fotorealistische kleuren bedrukt en voorzien van relevante waarschuwingslabels. Alle functiegroepen en de spanningsniveaus zijn grafisch gemarkeerd en duidelijk zichtbaar.

Drie waarschuwingslampjes op het frontpaneel geven isolatiefouten, fouten in de hoogspanningsvoeding en fouten in de pilotleiding aan. De meetbussen zijn volledig uitgevoerd als 4 mm veiligheidsbussen.

Leveringsomvang:
  • Hoogspanningstrainer incl. alle 4 mm overbruggingspluggen
  • Afdekking voor de servicestekker
  • Veiligheidsslot voor deze hoes
  • Gebruikershandleiding
  • Netsnoer CEE 400 V/ 16 A, 5 meter
  • Veiligheidstape
  • Tweepolige spanningsmeter
Bovendien aanbevolen:
  • HV-kabels, set van 3 (6890818)
  • HV-kabel (6890819)
  • Service disconnect (6890820)
  • HV-veiligheidstape (6890821)
Technische specificaties:
  • Voedingsspanning: 3x 400 VAC, 10 A, 50 Hz
  • Voedingsconnector mannelijk CEE-stopcontact 400 V/16 A, 6h
  • HV DC-spanning: ~200 VDC
  • Boordspanning voertuig: 12 V=

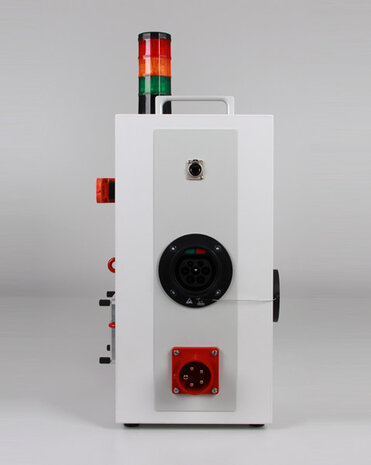

  • EV-oplaadaansluiting: type 2
  • Modi: uit, knippen, meten
  • Nominaal vermogen elektrische motor: 0,3 kW
  • Maximale motorstroom: 3*0,2 A (2*0,7 A gedurende minder dan 30 sec.)
  • Spanning elektrische motor: 3x230 VAC
  • Gewicht: ca. 40 kg
