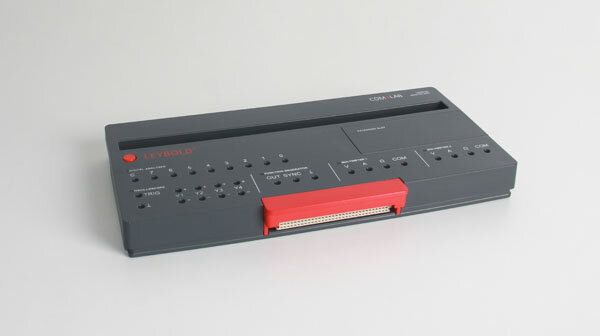

COM4LAB Master unit is een multifunctionele, compacte meetinterface. Als universeel basisstation wordt het gebruikt voor de bediening en voeding van de COM4LAB experimenteerborden en als onafhankelijk meetlaboratorium.
Het kan gelijktijdig worden aangesloten op maximaal vier digitale eindapparaten (PC, tablet of smartphone) voor de registratie van metingen en als afstandsbediening van de ingebouwde functies. De Master Unit kan snel worden aangesloten op een experimenteerbord. Het duidelijke en gestructureerde ontwerp resulteert in een eenvoudige bediening.

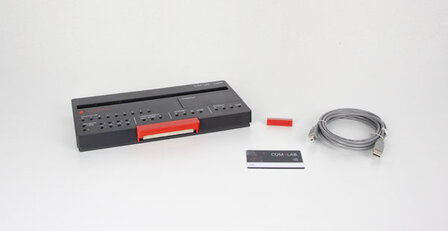

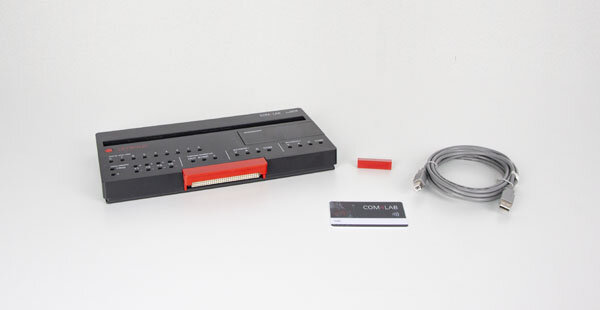

Wordt geleverd met USB-kabel en NFC kaart.
Technische specificaties:
- Afmetingen: 29,5 x 15,4 x 3 cm (geïntegreerde meetinstrumenten)
- Geïntegreerde meetapparatuur:
- Twee digitale multimeters:
- Spanning: DC/AC – 2 V | 20 V
- Stroom: DC/AC – 20 mA | 200mA | 2 A
- Weerstand: 2 kΩ | 20 kΩ | 200 kΩ | 2 MΩ
- Autoranging voor alle meetbereiken
- Digitale functiegenerator:
- Digitaal gegenereerde sinusvormige, driehoekige, blokgolfsignaaltypen, ook gelijkstroom
- Frequentiebereik: 0,5 Hz – 100 kHz, ook DC
- SYNC-uitgang: TTL-klokfrequentie 0,5 Hz – 100 kHz
- Uitgangsspanning: max. ±10 V, (0 – 20 V)
- Uitgangsstroom: max. ±250mA
- Digitale 4-kanaals oscilloscoop:
- 4 differentiële ingangen
- Bemonsteringsfrequentie: 1 MS/s per kanaal
- Bandbreedte: 200 kHz
- Geheugendiepte: 1KS per kanaal
- Resolutie: 12 Bit per kanaal
- Tijdbereiken van 10 μs/div tot 500 ms/div
- Spanningsbereiken van 10 mV/div tot 10 V/div
- Trigger CH1 - CH4 en EXT (referentie naar aarde), in 4095 stappen, stijgende/dalende flank
- Digitale analysator:
- 8+1 digitale signaalingangen
- Ingangsspanning TTL-compatibel
- Bemonsteringsfrequentie: 200 Hz – 2 MHz
- Geheugendiepte: 9 Bit x 2 K
- Triggering op elke combinatie van de invoerstatussen
- Aanvullende eigenschappen:
- Voedingsspanning:

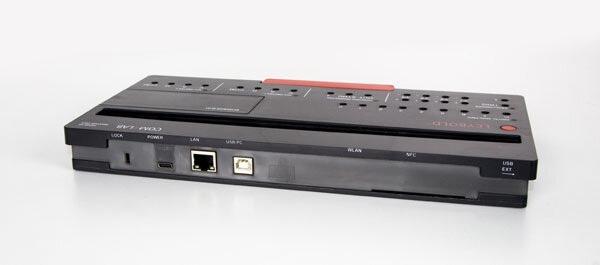

- Interfaces:
- WLAN
- Ethernet 100 MBit RJ45
- USB
- Extensies:
- Uitbreidingssleuf
- USB-interface (type A)
- NFC
- Lichtstrip & LED's voor statusweergave
- Veiligheidsslot voor het bevestigen van de experimenteerborden
- Beveiliging tegen diefstal (poort voor Kensington-slot)
