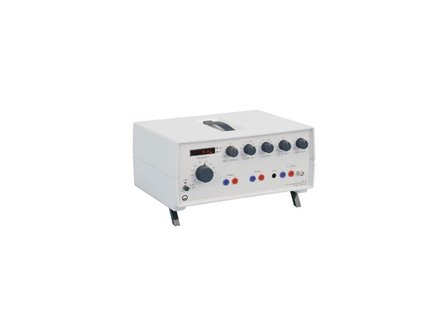

Sinus-/driehoek-/blokgolfgenerator veegbaar met externe spanning, traploos regelbaar in een bereik van zes decennia. Ook te gebruiken als frequentieteller of versterker. Kortsluitvast, zwevende aarde.
Elektrische beveiliging: De uitgang is bestand tegen kortsluiting, nullast en tegen aansluiting van externe spanningen tot ± 120 V. Hoofduitgang beveiligd met een snelwerkende zekering van 4 A.
Thermische beveiliging: De eindversterker is thermisch beveiligd tegen overbelasting; wanneer de thermische overbelastingsbeveiliging wordt geactiveerd, wordt de uitgang gedeactiveerd en verschijnt op het display de melding: "TEMP".
Technische specificaties:
- Frequentiebereik: 0,1 Hz ... 100 kHz, 6 decennia
- Vervormingsfactor < 3%
- Mark-to-space-verhouding (sinusgolf): 1:1 ±2%
- Uitgangsspanning:
- 100 mV pp ... 30 V pp
- 10,6 V rms (sinus)
- DC-offset; schakelbaar: 0 tot ± 10 V
- RL: > 5 Ω
- Uitgangsstroom: 3 A p , 2,12 A rms (sinus)
- Ingangen:
- Sweep-ingang, V -sweep < 5 V
- Versterker (DC tot 100 kHz), 6x versterking
- Ingangsspanning 0...5 V
- Interne frequentieteller: 1 Hz tot 1 MHz
- Stijgtijd (blokgolf): 1 µs
- Netspanning: 115/230 V 50/65 Hz
- Stroomverbruik: max. 120 VA
- Zekeringen: 230 V: T 0,125 B; 115 V: T 0,2 B
- Afmetingen: 30 cm x 14,5 cm x 28 cm
- Gewicht: ca. 5,3 kg
