Hoogspanningswerkstation compact
Hoogspanningswerkstation compact
0 Review | Review toevoegen
Drie service-ontkoppelingssystemen

Artikelnummer

739980

€ 4.520,00
excl. btw
€ 5.469,20
incl. btw
Aantal:
Bestellen

Op verlanglijst
Bekijk

Heeft u een vraag over dit product?

Stel ons uw vraag

+31104584222

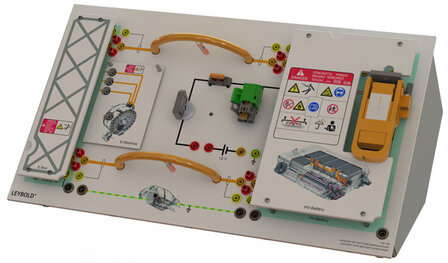

Het hoogspanningswerkstation voor elektrische auto's wordt gebruikt om de elektrische processen in het hoogspanningssysteem van een elektrisch voertuig te communiceren. De HV-accu en omvormercomponenten zijn voorzien van een afneembare afdekking die elk kan worden beveiligd met een hangslot.
Het apparaat is uitgerust met 6 schakelaars, die ook beveiligd kunnen worden tegen onbevoegd gebruik. Extra HV-componenten kunnen worden weergegeven met 4 Overlay TI-Hs. Bovendien kan een IT-netwerk met eerste en tweede storingen en het daaruit voortvloeiende risico voor personen worden weergegeven.
Het apparaat wordt gevoed door een externe plug-in voeding. Basisexperimenten met weerstandsmeting kunnen ook worden uitgevoerd zonder aangesloten voeding.

De unit is uitgerust met drie service-ontkoppelingssystemen zodat verschillende fabrikanten in kaart kunnen worden gebracht:
  1. Service-ontkoppelingsstekker met geïntegreerde zekering die wordt gebruikt om de twee HV-accubanken aan te sluiten
  2. Service-ontkoppelingsstekker voor het onderbreken van de voeding van het hoofdrelais (klem 30c)
  3. Speciaal gemarkeerde zekering voor het onderbreken van de relaisvoeding
De service-ontkoppelingsstekkers kunnen worden beveiligd tegen opnieuw aansluiten met originele accessoires van de fabrikant.
Zowel de HV-accu als de omvormer zijn afgedekt met afsluitbare en afneembare bovendelen. Zo kan de taak 'werken onder spanning' pas worden uitgevoerd na vrijgave door de instructeur.

In de accu is een isolatiemonitorapparaat (IMD) geïnstalleerd. Het heeft een drempelwaarde om het afsluiten van het systeem automatisch te activeren.

De schakeltoestanden van de drie contacten van het hoofdrelais worden optisch weergegeven. Bovendien worden een gevaarlijke lichaamsstroom en de aanwezigheid van hoge spanning in de omvormer optisch aangegeven.

De potentiaalvereffeningsweerstand op belangrijke punten voldoet zowel aan de ECE R100-vereiste van 100 mΩ als aan de strengere fabrikantspecificaties van 10 mΩ.

Om de "intrinsieke veiligheid" te illustreren, is een pilotlijn over alle HV-componenten incl. de insteekcontacten zijn bij het apparaat inbegrepen.
Als er externe spanningen op de meetbussen worden gezet, wordt de elektronica in het apparaat beschadigd.

Leveringsomvang:
  • EV hoogspanningswerkstation
  • 1x netvoeding 120 V
  • 1x netaansluitkabel
  • 1 aansluitkabel 7-polig
  • 4x steunmasker
  • 1x beschermkap voor service
  • Ontkoppelingsstekker met hangslot
  • 2x hangslot 20 mm
  • 1x platte schroevendraaier, 3 mm
  • 2x veiligheidsstekker rood
  • 4x veiligheidsstekker oranje
  • 8x ongeïsoleerde brugstekker
  • 10x miniatuurzekering 5x 20 mm, snelkoppeling, 50 mA
Extra aanbevolen accessoires die niet inbegrepen zijn:
  • HV PC meetadapter voor E-mobiliteit (739949)
  • Isolerende handschoenen 1000 V (739944)
  • Veiligheidsbril Roma (6676123)
  • Veiligheidsexperimenteerkabel, 50 cm, rood (500621)
  • Veiligheidsexperimenteerkabel, 50 cm, blauw (500622)
Technische specificaties:
  • Voeding: 100 - 250 V AC, 50/60 Hz
  • Bedrijfsspanning: 120 V DC
  • Hoogspanning: 120 V DC
  • Spanning boordnetvoeding: 12 V DC
  • Breedte: 50 cm
